Arduino Elektronikk|Modulino Movement 6-aksers bevegelsessensor

Bevegelsesdeteksjon i tre akser

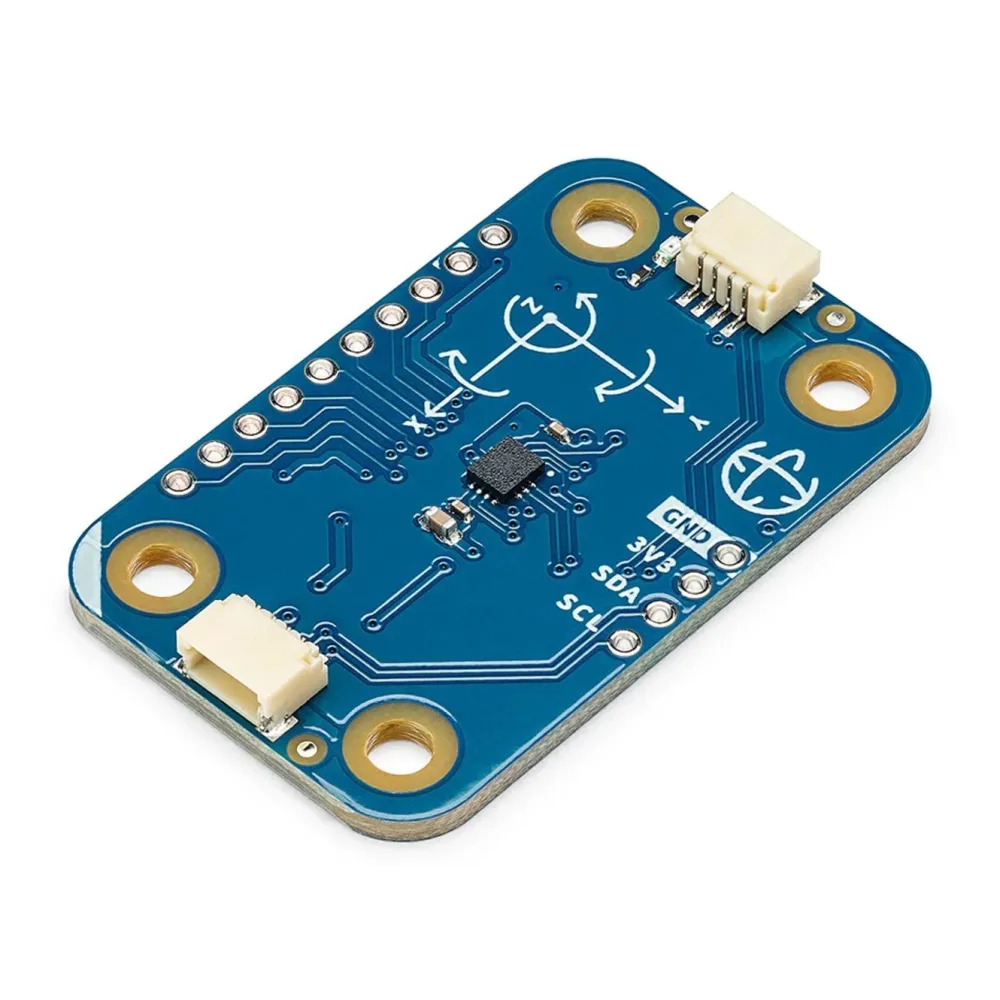

Modulen bruker sensoren LSM6DSOXTR fra STMicroelectronics som kombinerer en akselerometer og et gyroskop i samme brikke. Det gir data for lineær akselerasjon i X-, Y- og Z-retning samt rotasjonshastighet for roll, pitch og yaw. Bruksområdene spenner fra gestkjenning og skrittelling til vibrasjonsovervåking og balansering av roboter.

Enkel tilkobling med Qwiic

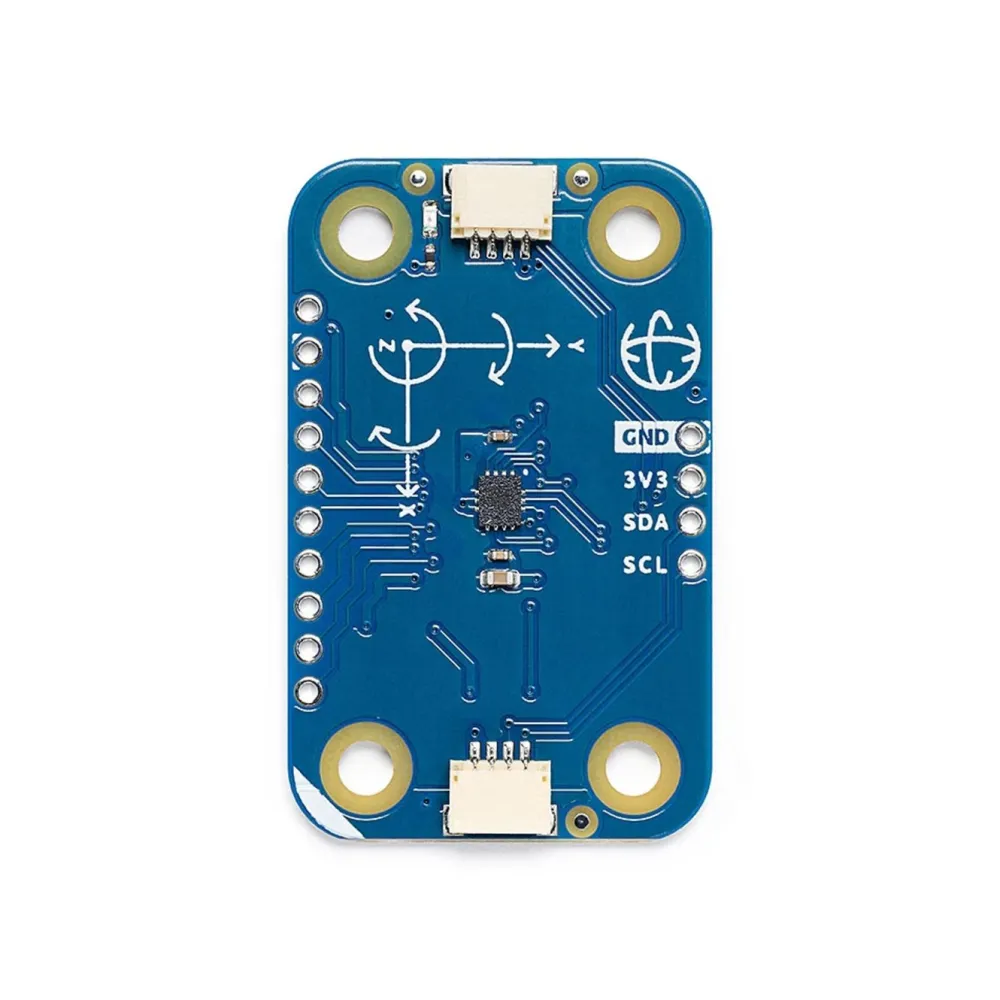

Modulino Movement kobles til med en Qwiic-kabel direkte til Arduino UNO R4 WiFi eller andre kort med Qwiic-støtte. Arduino Nano-kort kan brukes med tilbehøret Nano Connector Carrier. Modulen har to Qwiic-kontakter, noe som gjør det mulig å kjede sammen flere moduler på samme I²C-buss uten ekstra kabling.

Loddbare pinner for avanserte prosjekter

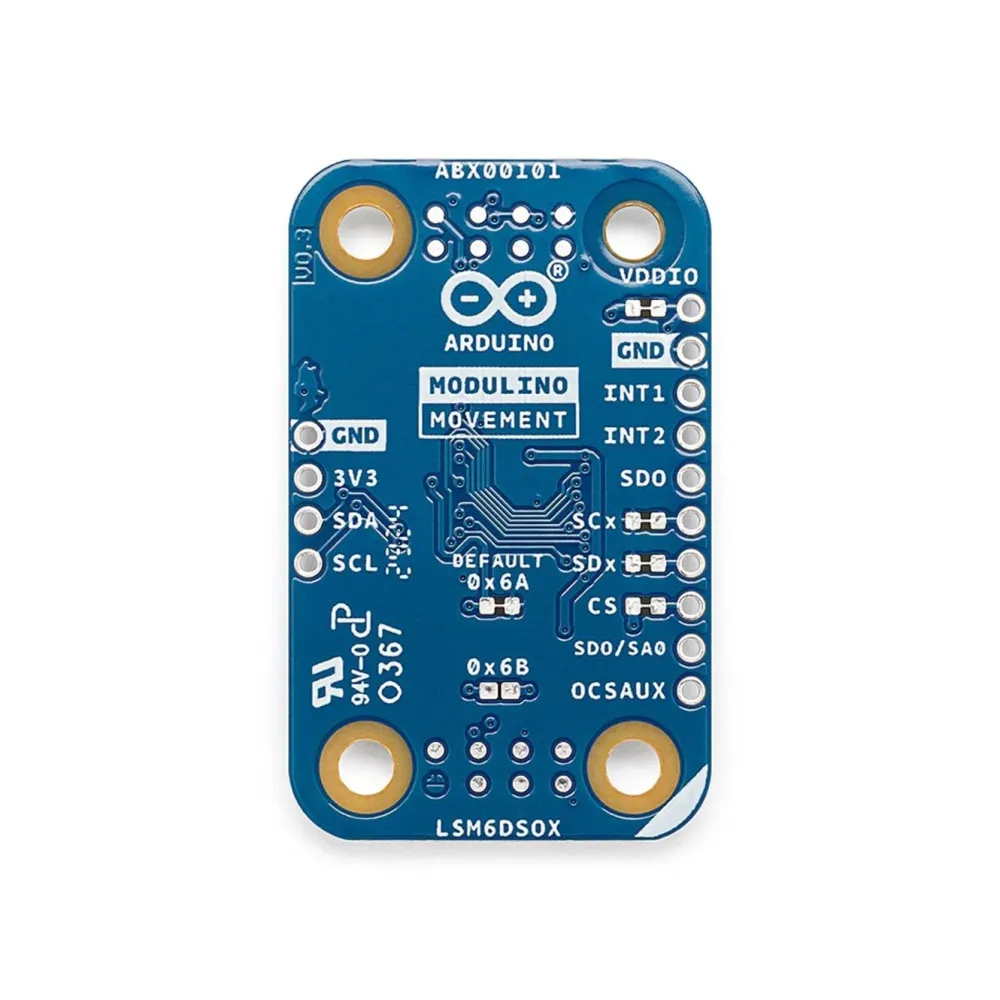

I tillegg til Qwiic-tilkoblingen finnes et 1×10-pinnehode med signaler som INT1, INT2 og CS. Det gir avanserte brukere mulighet til å koble modulen direkte til et koblingsbrett eller i en skreddersydd design.

Spesifikasjoner

Sensor: LSM6DSOXTR (6-aksers IMU)
I²C-adresse: 0x6A (alternativt 0x6B)
Tilkobling: Qwiic (I²C)
Driftsspenning: 3,3 V
Mål: 25,36 × 41 mm
Vekt: 3,9 g
Sertifiseringer: CE, FCC, RoHS, REACH

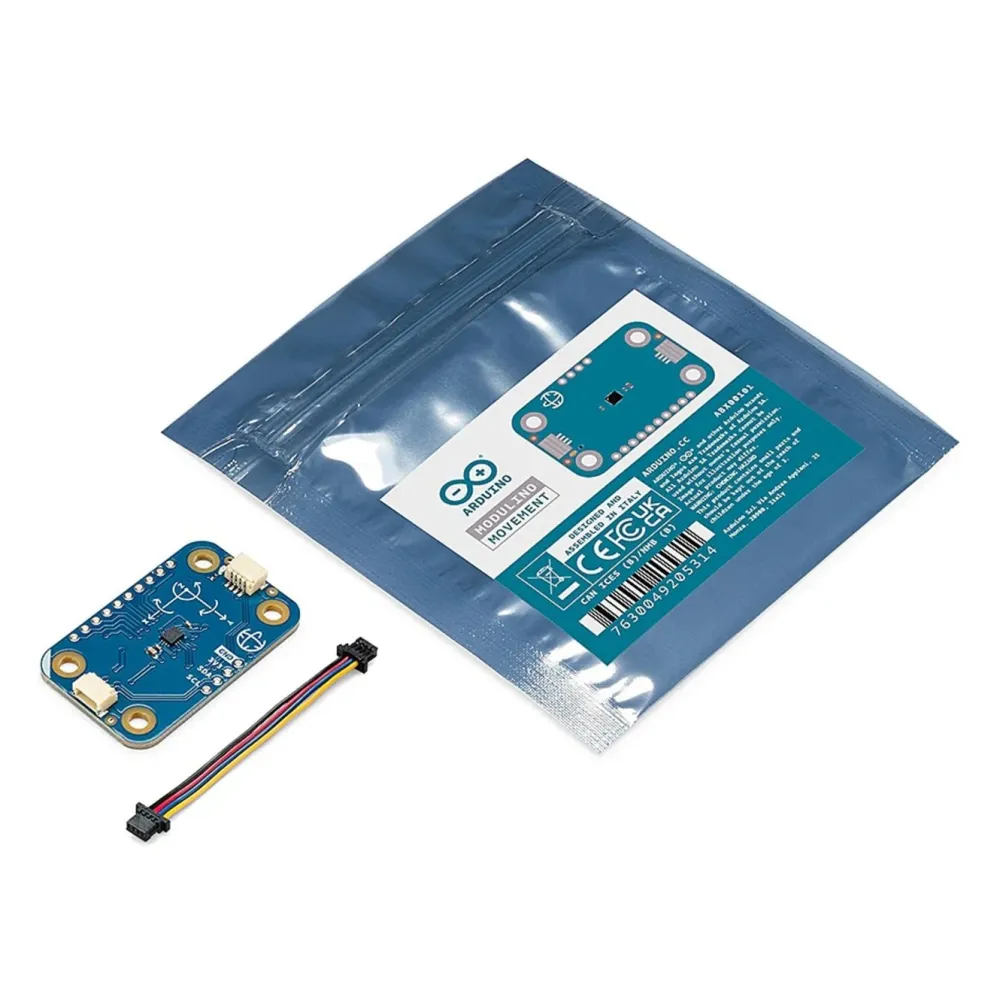

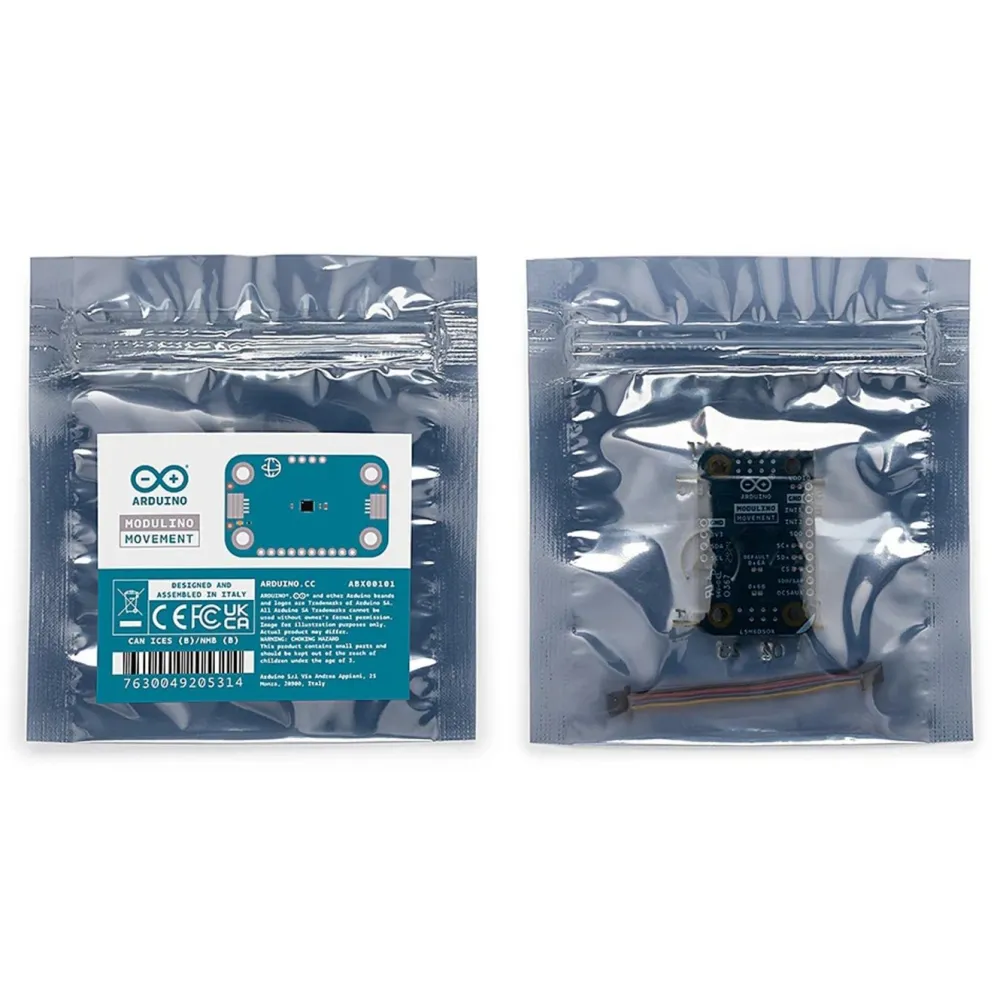

I pakken
